Type de produit	Microphone à condensateur
Caractéristiques techniques principales	Directivité cardioïde, réponse en fréquence de 20 Hz à 20 kHz
Alimentation électrique	Alimentation fantôme 48 V
Dimensions approximatives	Longueur : 20 cm, Diamètre : 5 cm
Poids	350 g
Compatibilités	Compatible avec la plupart des interfaces audio et consoles de mixage
Type de batterie	Non applicable (alimentation par câble)
Tension	48 V (alimentation fantôme)
Puissance	Non spécifiée
Fonctions principales	Enregistrement vocal et instrumental, utilisation en studio et sur scène
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour les réparations
Informations générales utiles	Idéal pour les enregistrements en studio, performances live et podcasts

FOIRE AUX QUESTIONS - AS 8 TC AKG

Mon AKG AS 8 TC ne s'allume pas. Que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher l'appareil sur une autre prise électrique.

Comment connecter mon AKG AS 8 TC à un ordinateur ?

Utilisez un câble audio approprié pour relier la sortie audio de votre ordinateur à l'entrée de l'AKG AS 8 TC. Sélectionnez ensuite l'appareil comme sortie audio dans les paramètres de votre ordinateur.

Le son de mon AKG AS 8 TC est faible. Que puis-je faire ?

Vérifiez le volume de l'appareil et assurez-vous qu'il est réglé à un niveau adéquat. Vérifiez également le volume de votre source audio et assurez-vous que les câbles sont bien connectés.

Y a-t-il un moyen de régler les basses et les aigus sur l'AKG AS 8 TC ?

Oui, l'AKG AS 8 TC dispose de réglages d'égalisation. Consultez le manuel d'utilisation pour savoir comment ajuster les paramètres de son selon vos préférences.

Que faire si l'AKG AS 8 TC surchauffe ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas placé dans un espace confiné. Éteignez l'appareil et laissez-le refroidir avant de le rallumer.

Comment nettoyer mon AKG AS 8 TC ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Où puis-je trouver des pièces de rechange pour mon AKG AS 8 TC ?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés AKG ou directement sur le site web d'AKG.

Comment réinitialiser mon AKG AS 8 TC aux paramètres d'usine ?

Pour réinitialiser l'appareil, consultez le manuel d'utilisation pour les instructions spécifiques sur la procédure de réinitialisation.

MODE D'EMPLOI AS 8 TC AKG

Mode d'emploi abrégé. p. 8

Veuillez dire cette notice avant d'utiliser le système!

1. Attention de ne pas renverser de liquide ou de ne pas faire tomber un objet quelconque dans les fentes de ventilation de l'appareil.
2. Cet apparéil ne doit enaucun cas être utilisé dans un local humide.
3. Cet appeareil ne peut etre ouvert, entretenu et reparé que par le personnel technique autorisé. On ne touve a l'intérieur du boitier aucun element pouvant etre entretenu, reparé ou remplace par un profane.
4. Avant de mesure l'appareil en service, vérifie si la tension de service indiquée sur l'adaptateur secteur fourni correspond bien à la tension secteur sur le lieu d'utilisation.
5. N'utilisiez jamais l'appareil avec une alimentation autre que l'adaptateur secteur pour courant alternatif et tension sortie de 20 V c.a. fourni avec l'appareil. Tout autre type de courant ou de tension risqueraient de provoquer des sérieux dégats sur l'appareil !
6. S'il arrivait qu'un objet qualconque ou du liquide pénétre à l'intérieur de l'appareil, mettez immédiatement la chaine hors service. Debranchez aussiot l'adaptateur secteur et faites réviser l'appareil par notre service après-vente.
7. Lorsque you've zed l'ention de rester quelque temps sans utiliseir I'appareil, debranchez I'adaptateur secteur. Tant que I'adaptateur est branché sur la prise secteur, I'appareil n'est pas entierement coupé du secteur lorsque vous le mettez hors tension.
8. Ne place jamais l'appareil à proximé d'une source de chaleur (radiateurs, tuyaux de chauffage, amplis, etc.) et ne l'expose pas au rayonnement direct du soleil, à une atmophère poussièreuse ou humide, à la pluie, aux vibrations ou aux chocs.
9. Pour éviter les parasites et les interférences, posez tous les fils, en particulier ceux des entrées micro, séparément des cables de puissance et des lignes de secteur. En cas de pose dans un puits ou une conduite pour cables, les cables de transmission devront toujours être posés dans une conduite séparée.
10. Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. N'oubliez surtout bas de débrancher aparavant l'adaptateur secteur! N'utilisez jamais de produits de nettoyage mordants ou abrasifs, non plus que des produits contenant de l'alcool ou un solvant qui risqueraient d'abimer la lacque et les éléments en plastique.
11. N'utilise jamais l'appareil pour une application autre que celles indiquées dans le mode d'emploi. AKG décline toute responsabilité concernant les dégats qui résultat aient d'une manipulation inappropriée ou d'une utilisation non conforme.

1.2 Environnement

1. L'adaptateur secteur consomme toujours un peu de courant même lorsque l'appareil est hors tension. Pour economiser le courant, pensez donc à débrancher l'adaptateur du secteur lorsque l'appareil restera un certain temps sans être utilisé.
2. Lorsque you jetterz l'appareil, sépare le boitier, l'électronique et les cables et éliminez les différents éléments conformément à la reglementation en vigueur.

2 Description

2.1 Introduction

L'AS 8 d'AKG est une console de mixage audio automatique 8 voies dans un boitier 19" de 1 U de haut. L'algorithmme de mixage spécial offre un grand comfort d'exploitation et evite les bruits genants en fonctionnement automatique. L'AS 8 possede une interface RS-232 et des connecteurs pour toute une série de fonctions telecommandables. Elle compeote en outre un compresseur/leveler performant pour le reglage de la dynamique. L'AS 8 peutetre cascadée pour réaliser des systèmes de sonorisation avec plus de 8 voies micro.

L'AS 8 TC possède en outre un réglage de timbre.

Pour des informations plus détaillées, veuillez vous reporter au manuel AS 8 / AS 8 TC en angeis.

2.2 Fournitures d'origine

1 AS 8 ou AS 8 TC
1 adaptateur secteur
1 CD-ROM avec logiciel "LecNet for AKG"
1 cable RS 232
1 cable d'extension LecNet

3 Montage et raccordement

3.1 Montage en rack

1. Montez la console dans votre rack 19''.
2. Si vous utilisez une seule console, mettez le commutateur MASTER/SLAVE sur "MASTER".

3.2 Cascade

Fig. 1: Cascade de plusieurs AS 8

Si vous avez besoin de plus de 8 voies micro, vous pouvez cascader plusieurs AS 8/AS 8 TC.

1. Mettez le commutateur MASTER/SLAVE de la console du haut sur "MASTER".
2. Sur les autres consoles, mettez le commutateur MASTER/SLAVE sur "SLAVE".

3. Raccordez l'embase EXPANSION IN de l'AS 8 maitre à l'embase EXPANSION OUT de la première console esclave à l'aide du cable d'extension LecNet fourni, comme indiqué à la Fig. 1.

4. Raccordez vos micros et autres sources de signaux aux bornes d'entrée audio CH 1 IN à CH 8 IN. Les entrées sont symétriques mais il est néanmoins possible de raccorder des sources de signaux avec sorties asymétriques : connectez le fil interne du cable sur "+" et le blindage sur "-" et à la masse.

5. Si vous utilisez des microphones electrostatiques verifiez la tension d'alimentation ou les appareils d'alimentation dont vous avez besoin. Si vos microphones electrostatiques fonctionnent avec une alimentation fantome de +15V mettez l'alimentation fantome en service en mettant le commutateur DIP 2 de la voie correspondante, au dos de la console, sur ON.
6. Raccordez les bornes MAIN OUT à l'entrée de l'ampli. La sortie est symétrique. Pour le raccordement sur une entrée asymétrique, connectez le fil interne du cable sur "+" et le blindage à la masse. La borne "- " reste libre!

Chaque voie audio a une sortie directe asymétrique DIR.OUT. Si vous utilisez les bornes DIR. OUT en tant que sorties supplémentaires, reliez le fil de masse du cable à la borne de masse de la sortie MAIN OUT et NON PAS à la borne de masse de l'entrée correspondante.

Raccordez le connecteur RS-232 au dos de l'AS 8/AS 8 TC au port RS-232 de la commandeur.

L'embase 15 points Sub-D REMOTE LEVEL CONTROL au dos de la console vous permet de régler séparation le niveau de chaque voie de l'extérieur ou de muter des voies séparation. Suivant le cas, vous pouze utiliser à cet effet des potentiamétres, des commutateurs ou des tensions de commande externes.

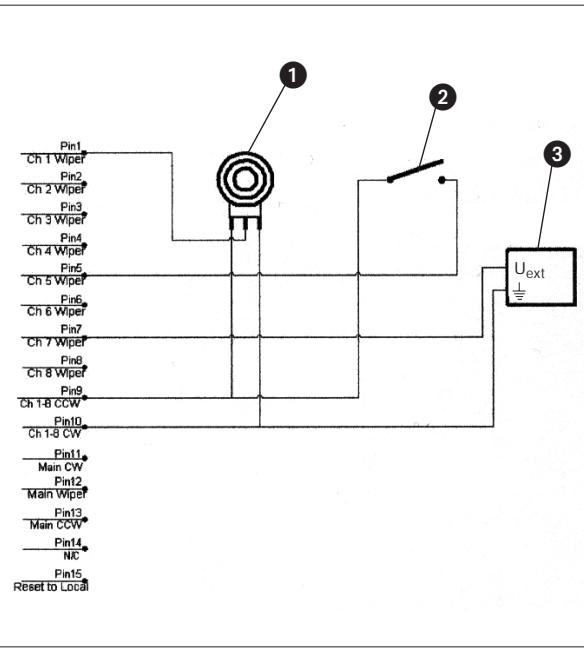

La Fig 2 donne trois exemples :

Réglage de niveau en continu (voie 1) à l'aide d'un potentiamètre linéaire de 10k
2 Mise sur mute (voie 5) à l'aide d'un interrupteur monopolaire
3 Réglage du niveau en continu (voie 7) à l'aide d'une tension de commande c.c. externe (U_ext = tension de commande, 12 = masse)

3.3 Bornes audio

Important!

3.4 Raccordement à l'ordinateur

3.5 Raccordement déléments de commande externes

3.6 Branchement au sector

4 Instructions pour l'utilisation

Fig. 2 Example de fonctions à commande externe

1. Branchez le cable de l'adaptateur secteur fourni sur l'embase PWR IN en face arrêté du AS 8 / AS 8 TC.
2. Branchez l'adaptateur secteur sur une prise secteur.

4.1 Mode "Local"

Vou puez regler et piloteur voce AS 8 / AS 8 TC soit a partir d'un ordinateur (mode "Remote") soit directement a l'aide des elements de commande de I'AS 8 / AS 8 TC (mode "Local"). Si vous AS 8 / AS 8 TC n'est pas branchee sur un ordinateur, vous pouze regler tous les parametres directement sur la console des qu'elle est sous tension. Si par contre voce AS 8 / AS 8 TC est branchee sur un ordinateur, des lors que le logiciel est instalé (voir point 4.2), vous devrez cliquer sur "Local AS 8" dans le menu principal.

Mettez la console sous tension à l'aide de l'interrupteur POWER et réglez les paramètres suivants :

1. Manuel/automatique: Le commutateur DIP 1 au dos de la console permet de régler chaque voie sur manuel (position "DIRECT" - la voie est toujours en service) ou automatique (position "AUTO" - la voie n'est en service que pendant qu'on parle dans le micro). La LED ON allumée indique que le canal est en service.
2. Alimentation fantôme : Le commutateur DIP 2 met pour chaque voie l'alimentation fantôme en service (position ON) ou hors service (position OFF).
3. Sensibilité et niveau d'entrée : Les commutateurs DIP 3 et 4 permettent de régler pour chaque voie l'amplification d'entrée sur une des 3 valeurs : 0 dB, +30 dB ou +60 dB.

Le réglage LEVEL en façade s'utilise pour le réglage fin du niveau relatif du signal pour chaque voie.

1. Niveau sortie : Le niveau de sortie de la console aux bornes MAIN OUT se regle à l'aide du bouton OUTPUT LEVEL en façade.
2. Compresseur/leveler : Le commutateur COMP/LEVEL IN/OUT vous permet de mettre le compresseur/leveler en service (IN) ou hors service (OUT). Le réglage THRESHOLD permet de régler le seuil d'intervention entre 0 dB et -40 dB. Nous conseillons de ne pas désir une valeur au-delà de -12 dB.

Les LED GAIN REDUCTION indiquent la réduction momentanée du niveau de sortie.

1. Réglage de timbre (sur AS 8 TC seulement): Les boutons LF en façade permettent d'atténuer ou amplifier les basses, les boutons HF d'atténuer ou amplifier l'aigu, séparément pour chaque voie.

Voir les symboles des commuteurs au dos de la console, au-dessus des bornes d'entrée.

4.2 Mode "Remote" (commande par ordinaire)	7. Vérifiez si le commutateur MASTER/SLAVE au dos de la console est bien sur la position voulue (voir points 3.1 et 3.2).
4.2.1 Installation du logiciel	1. Placeze le CD-ROM fourn dans le lecteur de CD de votre ordinateur. Le programme d'installation démarre automatique.
	2. Suivelez les indications données sur l'écran.
	3. Sur invite, écrivez votre nom et le nom de la société ; nous vous conseillons d'accepter le réseau proposé pour le programme.
	4. Si vous n'étés pas familiar du logiciel LecNet, nous vous conseillons de cliquer sur "Typical" pour facilititer l'installation.
	5. Cliquez sur "Next" et acceptez le réglage prédéfini en cliquant encore deux fois sur "Next".
	6. Sur invite, cliquez sur "Finish" pour terminer l'installation.
	7. Vous pouvez maintainant lancer le programme en cliquant sur "Start/Programs/LecNet for AKG".
4.2.2 Configuration du logiciel	Avant de lancer le programme : • Contrôlez si l'AS 8/AS 8 TC est raccordée à l'ordinateur. Si ce n'est pas le cas, raccordez la console à l'ordinateur à l'aide du cable RS-232 fourni. Mettez l'AS 8/AS 8 TC sous tension.
→ Important!	• Avant de besoin des paramètres ou de raccordé à autres apparèils, attribué à chaque apparéil une adresse claire - un chiffre entre 128 et 256. Pour modifier une adresse vous ne doivent avoir qu'un seul apparéil racordé à l'ordinateur et le commutateur MASTER/SLAVE doit être sur "MASTER".
4.2.3 Choisir l'apparéil	Main Section Remote Level Control Main Check Net Devices Modern Commands [0]
	Show Active LecNet Devices Checking LecNet Address: 144
	LecNet Master Pro, Version 3.0 Options CheckNet Devices Modern Commands Help Select Device... Change Device Address...
Fig. 3 : Vérifier les apparèils...	1. Lanceze le programme avec "Start/Programs/LecNet for AKG/LecNet Master Pro" ou par un double click sur le raccouriç que vous aurez eventu- lement mis sur votre écran. Le programme LecNet vérifie quels sont les apparèils raccordés à l'ordinateur et trouve donc automatiquement le AS 8 / AS 8 TC que vous avez rac- cordé. 2. Cliquez sur "Devices/Select Device..." dans le menu "LecNet Master Pro". On vais apparaître les adresses de tous les apparèils raccordés. 3. Cliquez sur l'adresse de l'apparéil que vous VOULEZ programmermer. Vou� arriverez ainsi à un menu de programmation actif pour le AS 8 / AS 8 TC.
Fig. 4 : Chercher le masque de programmation pour l'AS 8 / AS 8 TC...
4.2.4 Réglage des paramètres	Main Section Remote Level Control Main Check Net Devices Modern Commands [0]
	Channel Section Channel Level (dB) Channel Check Net Devices Modern Commands [0]
	Channel Level (dB) Channel Check Net Devices Modern Commands [0]
	Channel Attenuation (dB) Channel Check Net Devices Modern Commands [0]
	Channel Remote Level (dB) Channel Check Net Devices Modern Commands [0]
Fig. 5 : Menu paramètres et zones d'affichage	4. L'état de service et le niveau du signal sont indiqués pour chaque voie dans la zone d'affichage "Channel Section". Pour obtenir des informations supplémentaires cliquez sur un des boutons "Ch1" à "Ch8" pour fonctionnement manuel ou à un micro d'announces sur "D". Dans la zone d'affichage "Channel x" sont affchéés le niveau du signal (Signal Level), l'atténuation momentanée (Channel Attenuation) et la valeur de réglage externe du niveau (Channel Remote Level) pour la voie sélectionnée. Remarque: Les boutons LEVEL en façade ont également un effet en mode "Remote", mais avec une plage de réglage limitée.
	5. Enregistrez vos réglages en cliquant sur "Quit" et en répondant par "Yes" ou "No" aux questions qui s'affichent.
4.3 Éléments de commande externes	Les éléments de commande externes que vous avez raccordé à votre AS 8 / AS 8 TC您可以isserment de régler le niveau des voies correspondantes ou de muter les canaux. Les éléments de commande externes sont toujours opérationnels, que vous utilisez le mode "Local" ou "Remote".
